Raccordo a spinta- pneumatico per passaparete

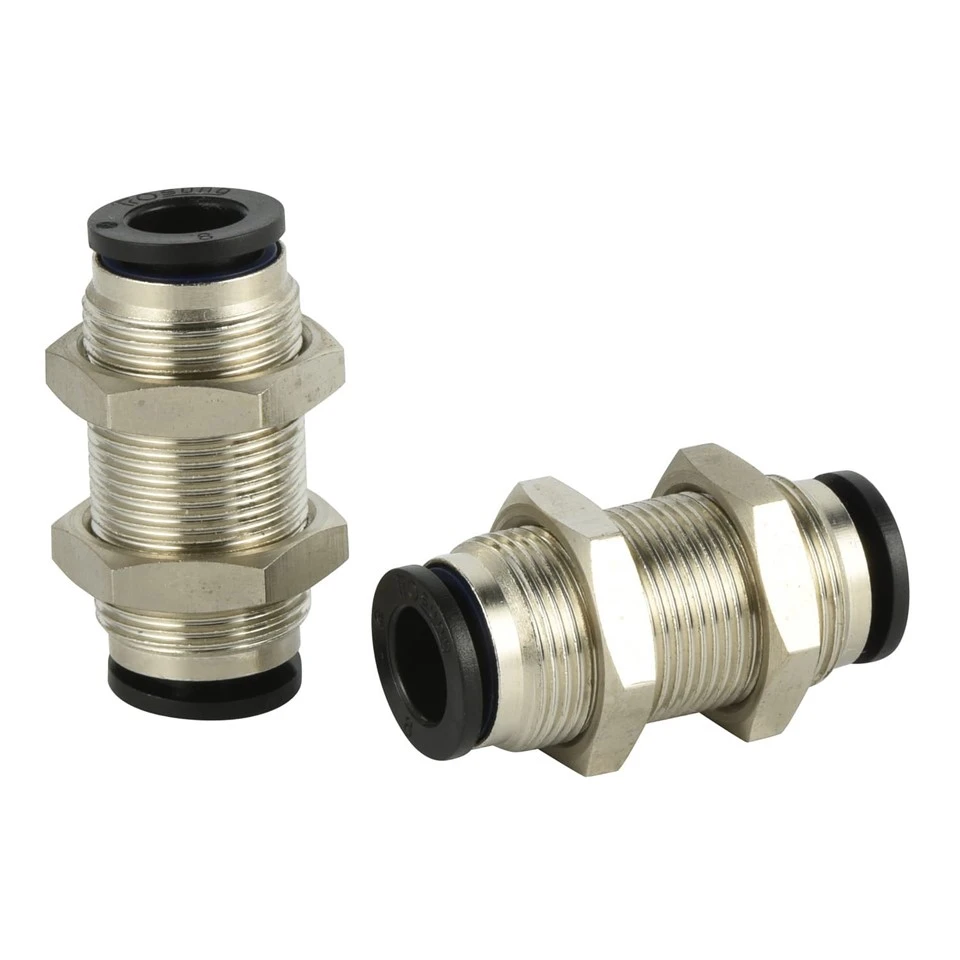

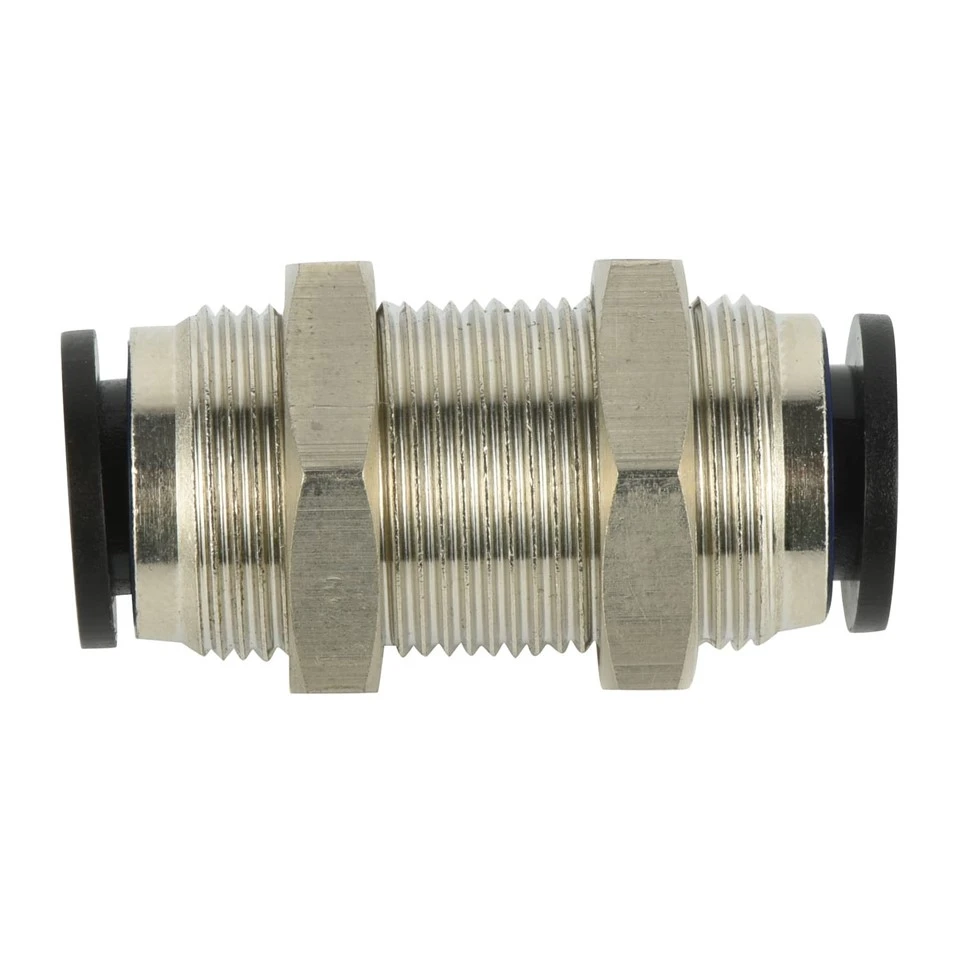

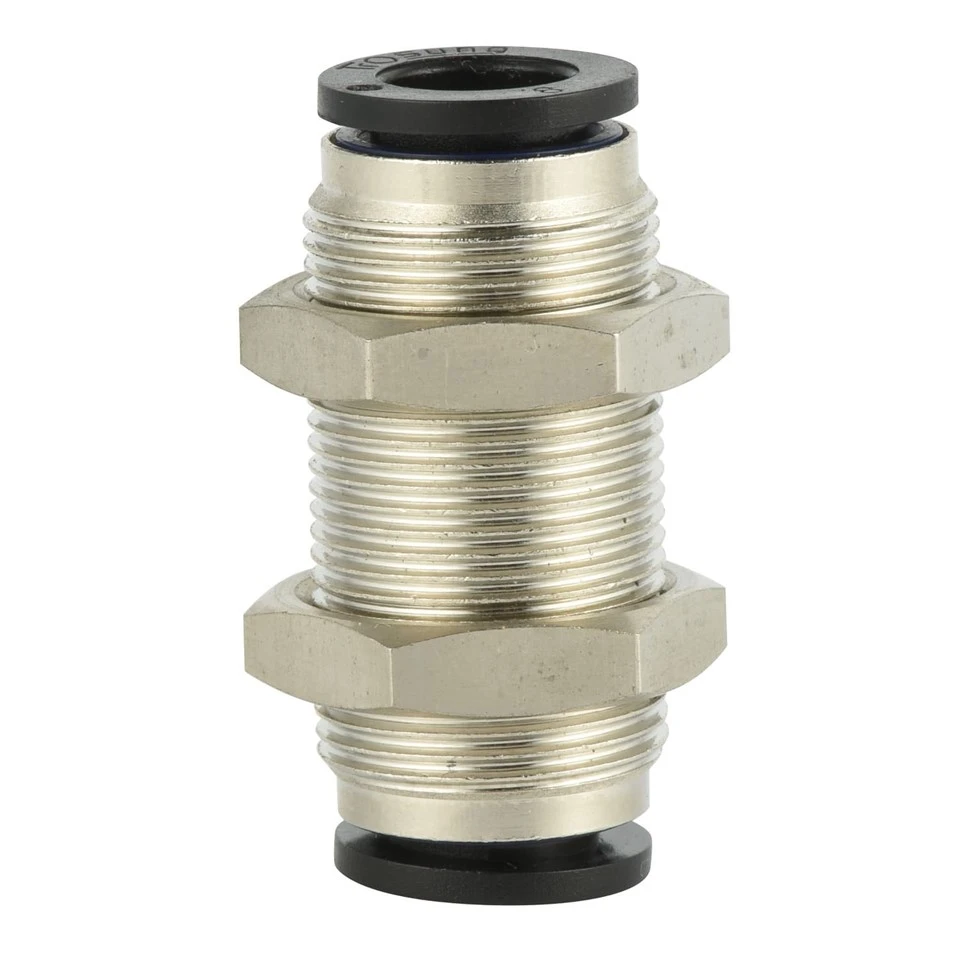

L'EPM Bulkhead Union è un adattatore da pannello passante in metallo-. La sua sezione filettata esagonale centrale fissa il raccordo sulle piastre divisorie dell'attrezzatura. Le porte push-in standard sono dotate su entrambe le estremità per collegare tubi dell'aria di diametro uguale su tutta la linea.
- introduzione al prodotto
Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. è uno dei principali produttori e fornitori di raccordi push-in pneumatici per bocchettoni di paratie in Cina. Ti assicuriamo di acquistare all'ingrosso raccordi a spinta pneumatici durevoli per passaparete-della nostra fabbrica. Tutti i prodotti personalizzati sono di alta qualità e prezzi competitivi. Inoltre, è disponibile un campione gratuito.
Questo raccordo a paratia adotta un corpo principale in ottone nichelato-con canale di flusso passante completamente cavo-per una circolazione dell'aria senza ostacoli.
Questo raccordo a paratia adotta un corpo principale in ottone nichelato-con canale di flusso passante completamente cavo-per una circolazione dell'aria senza ostacoli. La filettatura esagonale centrale corrisponde ai fori di montaggio della piastra standard; il dado di bloccaggio fissa saldamente il raccordo evitando perdite d'aria attraverso lo spazio tra la scheda.
Diversamente dai raccordi diritti in linea in plastica senza struttura di fissaggio, questo raccordo a paratia in metallo crea circuiti d'aria indipendenti separati da pannelli per apparecchiature, ampiamente applicati su armadi di controllo, partizioni di macchine di automazione e deflettori di dispositivi pneumatici. Il corpo in metallo offre elevata resistenza alla pressione, resistenza alle vibrazioni e lunga durata in condizioni di funzionamento continuo con aria compressa industriale.
Parametro di prestazione
|
Materiale |
Compatibilità dei tubi |
O-ANELLO |
Fluido |
Pressione di esercizio |
Pressione negativa |
Temperatura |
|
Nylon |
Montare il tubo flessibile in PU |
NBR |
Aria |
0-1,0 MPa |
-29,5 pollici Hg / -750 mmHg (10 Torr) |
32 ~ 140 gradi F / 0 ~ 60 gradi |
Dimensioni del prodotto:Raccordo push-in pneumatico-con passaparete EPM
(Le dimensioni personalizzate sono disponibili su richiesta. Vi preghiamo di contattarci per le specifiche non elencate qui.)
|
Tipo |
Modello |
Tipo |
Modello |
|
Tubo (mm) |
Tubo (pollici) |
||
|
EPM04 |
04 |
EPM5/32 |
5/32 |
|
EPM06 |
06 |
EPM3/16 |
3/16 |
|
EPM08 |
08 |
EPM1/4 |
1/4 |
|
EPM10 |
10 |
EPM5/16 |
5/16 |
|
EPM12 |
12 |
EPM3/8 |
3/8 |
|
EPM16 |
16 |
EPM1/2 |
1/2 |
Imballaggio:
1. Borsa in PE e doppio imballaggio in cartone ondulato;
2. Dimensioni della scatola: 35 * 25 * 35 cm;
3.La quantità della confezione varia a seconda dei modelli. Si prega di verificare con il nostro servizio clienti.
Caratteristica fondamentale
Struttura della paratia metallica in ottone nichelato-per il collegamento della linea dell'aria passante-a pannello.
Doppie porte push-in identiche-su entrambi i lati per collegare tubi di-diametro uguale tra le partizioni.
Canale interno fluido su tutta la lunghezza- senza alcun blocco del flusso d'aria.
Corpo in metallo ad alta resistenza alle vibrazioni e alla pressione per il cablaggio a lungo termine-della partizione di armadio/macchina.
Manutenzione e cura quotidiana
- Tagliare il tubo in modo netto e sbavarlo prima dell'inserimento.
- Stringere moderatamente il filo; evitare di stringere-eccessivamente.
- Ispezionare eventuali perdite dopo i cambiamenti di pressione/temperatura.
- Utilizzare solo con liquidi non-corrosivi.
- Durante lo smontaggio, premere uniformemente l'anello di rilascio ed estrarre il tubo.
